Так как используемый RC фильтр перестал меня устраивать, я решил переделать тот что указан на странице эмулятора.
Во-первых, у оригинального AY на выходе напряжение 0-1 вольт, а у эмулятора в пределах 0-4.5 вольт, поэтому я поставил делители напряжения на выходы эмулятора.
Во-вторых, решил поменять местами низкочастотный и высокочастотный, теперь на входе стоит высокочастотный.
В результате симуляции получился такой график и вольтаж:
Звук версии 16.1 я записал уже с таким фильтром, можете послушать насколько качественно он звучит.
Теперь собственно сам фильтр
Для трехканальной версии делается по аналогии, либо подмешиванием.
Можно использовать и более простую версию, звучит тоже очень неплохо
В качестве альтернативного делителя напряжения можно использовать, например, такой
или рассчитать самостоятельно
ДОПОЛНЕНИЕ 23.02.2016
Оказалось, для ШИМ достаточно просто ФНЧ фильтра, т.е. схема намного упрощается,

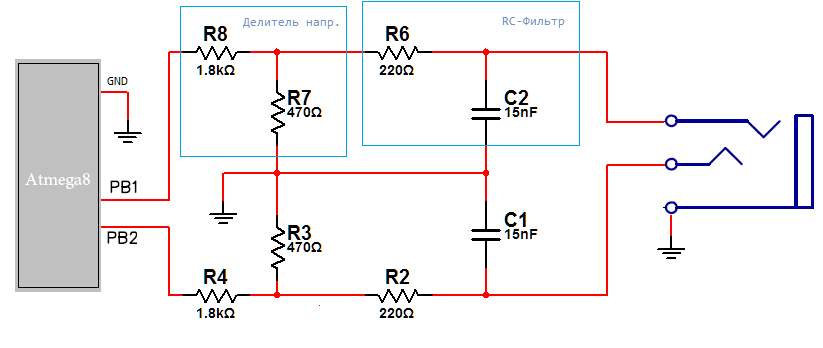

для двухканальной версии фильтр будет выглядеть следующим образом
Данный фильтр работает отлично и рекомендуется к применению взамен обычных. Можно еще добавить конденсаторы 1-10мкФ на выход фильтра, чтобы убрать постоянную составляющую.
Если у вас нет требуемых сопротивлений и конденсаторов, то вы можете пересчитать элементы фильтра для тех что имеются у вас
http://vt-tech.eu/ru/articles/calculators/165-simple-rc-filters.html
http://cxem.net/calc/calc.php
При расчете делителя напряжения учитывайте, что входное напряжение будет 5 в., а выходное должно быть в пределах 0.5-2 вольт.
Вообще… конечно, лучше на входе делать низкочастотный 🙂
